| 分辨率 | |
| 重量 | 55kg |
| 品牌 | 思明特 |
| 貨號 | |
| 電源電壓 | 380V/220V |
| 型號 | SUP |
| 測量范圍 | 0~6mPA |
| 規格 | |
| 加工定制 | 是 |
| 外形尺寸 | 1300*1000*1200MM |
| 測量精度 | 0.1Mpa |

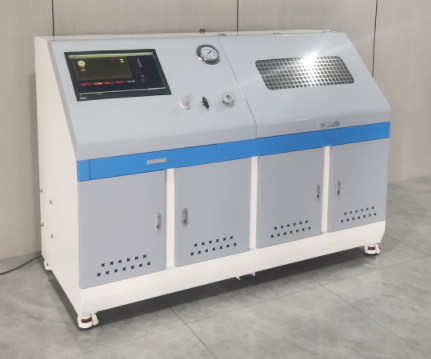

巖石驅油試驗設備-自動控制
一、產品介紹
濟南思明特科技有限公司研發的巖石驅油試驗設備依據模擬地層壓力、溫度條件，對巖心進行流體測定評價試驗。測量的方法主要是測定巖心在不同含水飽和度下的電阻率值，并就其測得數值的變化，由計算機軟件自動繪制飽和度與電阻率指數關系曲線。
二、巖石驅油試驗設備功能
1．氣體滲透率測定
2．氣體孔隙度測定
3．水驅油、化學驅油、氣驅油、泡沫驅油、混相驅油實驗。
4．液體滲透率測定
在一定的流速下使液體通過巖心，通過測定巖心的進出口壓差和流過巖心的液體的流量，結合其它參數，根據達西定律計算巖心液體滲透率。
5．滲透率梯度的測定
該測試主要依據沿巖心長度方向帶測壓孔的長巖心夾持器，在一次實驗中，便可在不破壞巖心原有性質的基礎上，測出巖心的整段和分段的滲透率值。
6．地層傷害評價
研究壓裂液、鉆井液、完井液等在井眼中循環流經井壁時，對地層所造成的傷害。
這種驅替系統采用動態濾失巖心夾持器，可模擬作業液在井筒中的剪切和測量濾失量，研究其傷害的深度?？蓽y(cè)定如下參數
濾失量、初始滲透率、恢復滲透率、滲透率損害率
7．地層敏感性評價試驗。
三、巖石驅油試驗設備參數
1．工作壓力
環 壓：0-110MPa
驅替壓力：0-100MPa
壓力測試精度：0.1%F·S
2．流量范圍
液體： 0.0001～20mL/min
氣體：0-3000sccm
3．模型規格
巖心夾持器規格
φ25×25-150mm , φ25×1000mm , φ38×300-600mm φ110×150mm , 45×45×300mm
填砂模型規格
φ38×1000mm, φ6×20000mm, φ10-φ25×1500mm
動態濾失夾持器 φ25×300mm 四測壓孔
4．泥漿循環流量0-1000ml/min可調
5．工作溫度：180℃，控溫精度：±1℃
6．電源：交流380V， 50HZ
7．總功率：8Kw
